Описание и особенности квадратных плит перекрытия для колодцев марки ПП 10-1, 10-2, 15-1, 15-2, 20-1 и других

Квадратные плиты перекрытий для колодцев ПП представляют собой конструктивный элемент сети наружной хозбытовой или ливневой канализации в заводском исполнении.

Изделие имеет типовые конструктивные решения и габариты. Изготавливаются согласно типовому проекту повторного применения серии 3.900.1-14, а параметры регламентируются ГОСТ 8020-90.

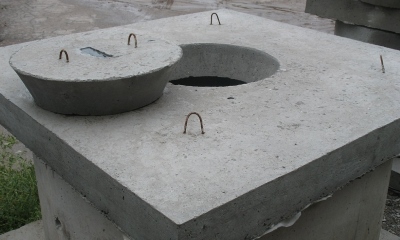

По центру изделия имеется отверстие для установки смотрового люка, либо для монтажа горловины узкого колодца.

Что это такое?

Плита перекрытия ПП изготавливается из тяжёлого бетона марки В15 и выше и предназначена для закрывания сборных или монолитных канализационных камер для технического обслуживания сети. Изделие имеет следующие отличительные особенности:

• Стандартный диаметр под смотровой люк 700 мм. Такой же внутренний габарит условного прохода имеет кольцо горловины колодца.
• Толщина изделий варьируется от 100 до 180 мм, что объясняется площадью перекрытия, а также расчётной статической и ударной нагрузкой, которую элемент может воспринимать в процессе эксплуатации.
• Заводы выпускают ЖБИ изделия с габаритами от 840×840 до 2200×2200, и для каждого из них существует приёмная квадратная камера с идентичными размерами.
• Элемент является универсальным и, при необходимости, может быть в наборном исполнении, перекрывая коммуникационные тоннели. В этом случае на большей части плит отверстие для люка подлежит заделке.
• Для удобства строповки, подъёма, транспортировки и монтажа крышки, по каждому из 4 углов располагаются монтажные петли из гладкой арматуры.

Производственные линии современных предприятий оснащаются высокотехнологичным оборудованием с повышенным уровнем автоматизации. Такие машины самостоятельно учитывают дозировку бетона, а после его укладки в опалубку обеспечивают уплотнение материала вибрационным воздействием.

Подобная технология позволяет выпустить изделия в соответствии с требованиями серийной документации.

Требования по ГОСТу

Любой ЖБИ элемент рассматриваемой категории должен обладать техническими характеристиками, указанными в типовой серии 3.900.1-14 и ГОСТ 8020-90. Ввиду того, что плиты перекрытия предназначены для эксплуатации в агрессивных условиях с повышенным температурно-влажностным режимом, к ним предъявляются следующие обязательные требования:

• При подборе толщины и рабочей арматуры учитываются результаты расчёта на прочность с учётом повышенных коэффициентов запаса по эксплуатации.

  При условии следования проектным решениям на производстве, изделие может эксплуатироваться от 50 лет и выше.

• Качество бетонной смеси, а также уход за ЖБИ продукцией данного назначения в процессе твердения, позволяют исключить образование трещин от пластических деформаций и естественной усадки вяжущего вещества.
• Учитывая, что товар предназначен для использования вне помещения и может быть расположен выше глубины промерзания, минимальная требуемая марка по морозостойкости составляет F-пп75.
• Деталь должна удовлетворять условиям безопасной эксплуатации в водной среде и иметь показатель водонепроницаемости от W4 и выше.
• При отсутствии полной автоматизации производства, персонал завода обязан отслеживать величину защитного слоя бетона при укладке арматурной сетки. В противном случае, при длительном использование возможен капиллярный подсос влаги к стальным деталям, что вызовет их быстрое разрушение.
• Сточные воды обладают повышенной химической активностью, и в процессе изготовления плиты перекрытия ПП в бетон должны быть добавлены присадки, для защиты изделия.

Выполнение указанных требований нормативной документации позволяет эксплуатировать железобетонную плиту не менее указанного в стандартах срока.

Если технология производства была нарушена, в процессе эксплуатации может произойти обрушение конструкции.

Маркировка, разновидности, размеры

Плиты перекрытия для колодцев ПП, в соответствии с требованиями ГОСТ, имеют индивидуальную маркировку, которая представляет собой зашифрованные параметры того или иного продукта. Маркировку и её значения можно увидеть в следующей таблице:

№ поз.	Маркир.	Наименование	Габарит стороны, мм	Толщина, мм	Масса, кг	Объём бетона, м3	Габариты проёма	Тип армирования	Кол-во монт. петель
1	ПП 10-1	Плита перекрытия 10-1	1160	100	250	0,1	700	Сетка С1-5, Сетка С2-3	4
2	ПП 10-2	Плита перекрытия 10-2	1160	100	250	0,1	700	Сетка С1-5, Сетка С2-3	4
3	ПП 15-1	Плита перекрытия 15-1	1680	150	680	0,27	700	Сетка С1-5, Сетка С2-3	4
4	ПП 15-2	Плита перекрытия 15-2	1680	150	680	0,27	700	Сетка С1-5, Сетка С2-3	4
5	ПП 20-1	Плита перекрытия 20-1	2200	160	1380	0,55	700	Сетка С1-5, Сетка С2-3	4
6	(4) ПП 20-2	Плита перекрытия 20-2	2200	160	1380	0,55	700	Сетка С1-5, Сетка С2-3	4
7	ПП 8-1	Плита перекрытия 8-1	960	110	160	0.06	700	Сетка С1-5, Сетка С2-3	4
8	ПП 8-2	Плита перекрытия 8-2	960	110	160	0.06	700	Сетка С1-5, Сетка С2-3	4

Для заказа изделий с завода необходимо ознакомиться со спецификаций к рабочему проекту наружных сетей и сделать подробное ТЗ, указав в нём каждый ЖБИ элемент. Это даст возможность сэкономить время, деньги и исключит риск возврата некорректно заказанной позиции.

Особенности применения и монтажа

Эксплуатация плит ПП связана с постоянным контактом с влажной и химически активной средой.

В связи с этим, вся система бункера, коллектора или тоннеля должна быть выполнена таким образом, чтобы исключить утечку грязных стоков в почву.

При устройстве крышки нужно следовать инструкции:

1. Кромка стен камеры очищается от пыли, и на неё наносится толстый слой цементно-песчаной смеси.
2. Стропы подъёмного механизма цепляются за все 4 монтажные петли плиты.
3. Крышка укладывается краями на кромки стен камеры, строго в створе каждой её грани.
4. Изделие прижимается под собственным весом, после чего необходимо выждать время на схватывание раствора.
5. Место сопряжения заштукатуривается.
6. На завершающем этапе вся камера вместе с плитой ПП покрывается слоем битумной мастики и оклеечной гидроизоляции.

Перед проведением обратной засыпки рекомендуется покрыть гидроизоляцию защитной полимерной мембраной типа «Тефонд», во избежание её повреждения при трении о грунт.

Преимущества и недостатки

Сборные железобетонные плиты перекрытий для колодцев ПП поставляются на объект уже в готовом виде. Изделия имеют следующие преимущества:

• Точная геометрия сторон, толщины, положения отверстия под люк.
• Высокое качество поверхности бетона, благодаря автоклавному твердению.
• Монтаж за 4 петли осуществляется без труда.
• Вся конструкция канализационного коллектора собирается за несколько дней.

Среди недостатков тоже можно выделить некоторые факты:

• При нестандартном исполнении камеры или тоннеля, крышка может не подойти по размеру.
• При монтаже обязательно требуется грузоподъёмная техника.

Несмотря на технические недостатки, изделия ЖБИ пользуются спросом на каждом строительном объекте при монтаже внутриплощадочных сетей.

Средние цены

№ поз.	Маркир.	Наименование	Средняя стоимость изделия, руб.
1	ПП 10-1	Плита перекрытия 10-1	1500 – 1700
2	ПП 10-2	Плита перекрытия 10-2	1600 — 1800
3	ПП 15-1	Плита перекрытия 15-1	2900 – 3200
4	ПП 15-2	Плита перекрытия 15-2	3400 – 3700
5	ПП 20-1	Плита перекрытия 20-1	6100 – 6600
6	ПП 20-2	Плита перекрытия 20-2	6400 – 6900
7	ПП 8-1	Плита перекрытия 8-1	900 – 1200
8	ПП 8-2	Плита перекрытия 8-2	1000 – 1300

Заключение

Квадратные плиты перекрытия для колодцев ПП изготавливаются для монтажа систем наружной канализации. Изготавливаются на заводе, в соответствии с типовой проектной документацией, просты в монтаже и могут прослужить свыше 50 лет. На поверхности плиты имеется отверстие под смотровой люк или доборное кольцо горловины для удобства проведения ревизии системы.
