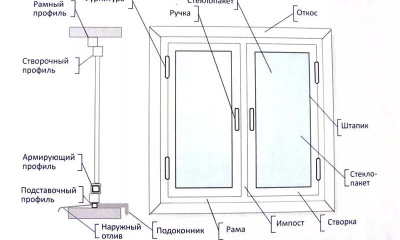

Из каких основных элементов состоит оконный блок?

Окно состоит из нескольких базовых частей.

Каждая из них имеет собственную классификацию, технические характеристики, сферу использования, технологические ограничения и конструктивные особенности.

Ниже подробно описываются все элементы оконного блока, которые представлены в широкой продаже.

Рамы и профиль

Конструктивные и технологические особенности:

1. Рама собирается из взаимно ортогональных профилей.
2. Толщина элемента профиля зависит от теплотехнических, прочностных и шумоизоляционных характеристик.
3. В каждом профиле имеется посадочная зона для установки стеклопакета.
4. Каждая законченная рама оснащается светопрозрачным элементом.
5. По периметру профиля располагаются специальные проточки и пазы для устройства фурнитуры.
6. Все профили собираются между собой с применением различных фиксирующих материалов и особой форме торца, для обеспечения неизменности геометрии.
7. В зависимости от пожеланий заказчика и производственных ограничений, лицевая или фасадная плоскость профиля может покрываться лакокрасочными составом, ламинированной плёнкой с фактурной поверхностью.
8. Конструкции из натуральных материалов обрабатываются синтетическими составами для предотвращения негативного влияния агрессивной окружающей среды и быстрого физического износа.

Классификация:

1. По материалу:
   • пластиковые (ПВХ, армированные металлическим профилем);
   • деревянные (сосна, берёза, дуб, лиственница, бук, тик, красный меранти);
   • металлические (алюминиевые, стальные с порошковым покрытием).
2. По теплотехническим свойствам:
   • для тёплого контура (многокамерные ПВХ-профили, алюминиевые изделия с терморазрывом);
   • для холодного контура.
3. По типу открывания:
   • глухие рамы;
   • поворотные створки;
   • поворотно-откидные створки;
   • раздвижные конструкции;
   • роторные изделия.
4. По форме:
   • прямоугольные;
   • квадратные;
   • арочные;
   • круглые;
   • трапециевидные;
   • с нестандартной конфигурацией.
5. По габаритам:
   • со стандартными типоразмерами;
   • для панорамных окон;
   • для ленточного остекления;
   • для витражных конструкций.

Сфера использования:

1. Тёплые жилые или общественные помещения.
2. Балконы, лоджии, террасы, веранды, крыльца.
3. Витрины магазинов, остекление фасадов.
4. Устройство панорамных светопрозрачных конструкций.

Створка

Конструктивные и технологические особенности:

1. Предназначены для членения элемента заполнения проёма на сегменты.
2. Створки являются незаменимым инструментом для проветривания комнаты.
3. Все створки состоят из профильных элементов, описанных выше.
4. Большинство створок снабжаются фурнитурой для их открывания.
5. В рамы из профилей устанавливается стеклопакет или одинарное стекло нужных габаритов, которые впоследствии прижимаются штапиками.
6. Створка может быть белой, окрашиваться в цвет интерьера или фасада, либо оснащаться ламинированной плёнкой.

Классификация:

1. Поворотные, поворотно-откидные, раздвижные.
2. Из армированного пластика, алюминия, деревянных профилей.
3. Для установки стеклопакетов или одинарных стёкол.
4. Глухие или подвижные.
5. Стандартные, панорамные.
6. Прямоугольные, трапециевидные, круглые, арочные, произвольной конфигурации.
7. Противовзломные, с повышенной огнестойкостью.

Сфера использования:

1. Тёплые окна жилых квартир или частных домов.
2. Холодное остекление балконов и лоджий.
3. Мансардные роторные окна с центральной осью.
4. Подвижные части витражей на современных зданиях.

Стекла

Конструктивные и технологические особенности:

1. Предназначены для улучшения видовых характеристик, инсоляции помещений.
2. Могут быть как в составе глухих, так и подвижных створок.
3. Обладают разными показателями механической прочности, сопротивлением вибрации.
4. В составе стеклопакетов, отличаются различными теплотехническими характеристиками, могут оснащаться воздушными камерами, либо пространством между стёклами, заполненным инертными газами.
5. Чаще всего, обрабатываются бутиловыми герметиками для обеспечения влагонепроницаемости стеклопакета.
6. Устанавливаются в профильные рамы с помощью прижимных штапиков с полимерными (силиконовыми, акриловыми) упругими уплотнителями.

Классификация:

1. Одинарные, либо в составе одно-, двухкамерного стеклопакета.
2. Толщина стандартного стекла – 4 – 8 мм, закалённого – 8 – 14 мм, триплекса – до 16 мм (2 х 8 мм).
3. Светопрозрачная способность зависит от уровня тонировки (от 50% до 95%).
4. Светоотражающая способность определяется количеством металлизированного покрытия (от 15% до 85%).
5. Могут поставляться в заводском виде, либо оснащаться энергосберегающими плёнками.
6. Стёкла могут быть прозрачными, матовыми, а также обладать различными оттенками из-за наличия плёнок, либо окрашенной структурой материала в массе разными пигментными составами.

Сфера использования:

1. Одинарные стёкла – все холодные отмщения (балконы, лоджии, террасы, веранды).
2. Стеклопакеты – любые тёплые общественные или жилые эксплуатируемые пространства.
3. Закалённые стёкла – общественные помещения с большим потоком людей, витражи зданий с панорамным остеклением.
4. Триплекс – банковские учреждения, ювелирные магазины и другие места, где требуется повышенная защита от риска механического повреждения светопрозрачного элемента.

Более подробно по этой теме можно почитать здесь.

Стеклопакеты

Конструктивные и технологические особенности:

1. Несколько стёкол комбинируются по 2 или 3 элемента в единый блок.
2. Каждый стеклопакет оснащается воздушной или газовой замкнутой камерой.
3. Все светопрозрачные блоки проклеиваются бутиловым герметиком по периметру.
4. Кромка стеклопакетов выполняется таким образом, чтобы плотно прилегать к посадочному седлу рамы из профилей по всему периметру.
5. Все стеклопакеты выпускаются с модульными толщинами, которые набираются посредством сложения их габаритов, а также размеров пустот между ними.
6. Предназначены исключительно для остекления тёплого контура, обладают разными теплотехническими характеристиками.

Классификация:

1. По количеству камер – с 1 или 2 камерами.
2. По типу заполнения камер – воздушные, либо с закаченным инертным газом (аргон, криптон).
3. По толщине стекла в составе стеклопакета – от 4 до 8 мм.
4. По типу стекла – для мансардных или панорамных окон наружная часть светопрозрачного блока выполняется в закалённом варианте.
5. По типу обработки поверхности – со светоотражающими или энергосберегающими мембранами.
6. По габаритам – со стандартными размерами – для типовых квартир, с индивидуальными геометрическими характеристиками.
7. По форме – прямоугольные, квадратные, круглые, арочные и другие, в зависимости от конфигурации рамы и проёма.

Сфера использования:

1. Отапливаемые помещения квартир и частных домов.
2. Офисные здания.
3. Торговые центры.
4. Скатные кровли – мансардные окна.
5. Общественные сооружения, предназначенные для длительного пребывания людей.
6. Эксплуатируемые пространства с особыми теплотехническими требованиями.

Более подробно об этом можно почитать здесь.

Штапики

Конструктивные и технологические особенности:

1. Предназначены для фиксации светопрозрачных элементов к рамам.
2. Оснащаются полимерными упругими уплотнителями.
3. Чаще всего, изготавливаются из тех же материалов, что и профиль оконного блока.
4. Снабжаются клипсами для быстрой фиксации без применения адгезионных составов и саморезов.

Классификация:

1. По материалу – деревянные, металлические, пластиковые.
2. По теплотехническим свойствам – полнотелые (холодные) и полые, с эффективными изоляционными материалами (тёплые).
3. По типу профиля – прямоугольные, со скошенными углами, фигурные.
4. По конструкции – для определённой толщины стеклопакета или универсальные.

Сфера использования:

Любые оконные рамы для тёплого или холодного профиля, которые оснащаются светопрозрачными элементами – одинарными стёклами или стеклопакетами.

Фурнитура

Конструктивные и технологические особенности:

1. Выполняется из высоколегированной стали.
2. Интегрируется к материалу профиля рамы.
3. Предназначена для подвижных створок.
4. Состоит из поворотной ручки, запирающих цапф, ножниц для откидных створок, ответных планок и прижимных механизмов.
5. Практически всегда подвергается регулировке.
6. Чаще всего, комплектуется поставщиком на заводе.
7. Некоторые типы фурнитуры имеют режимы переключения сезонов, от чего зависит степень прижима створки к базовому профилю в закрытом положении.

Классификация:

1. По конструкции – для поворотных, поворотно-откидных, роторных или раздвижных створок.
2. По категории надёжности – класс А, В или С (от 20 до 60 тыс. полных циклов открывания и закрывания без необходимости капитального ремонта или замены).
3. По функциональности – с комбинированным или одиночным приводом.
4. По типу управления – с прямым или дистанционным приводом.

Сфера использования:

1. Оконные блоки с распашными створками.
2. Балконные окна с раздвижными конструкциями.
3. Балконные двери.
4. Панорамные портальные конструкции.
5. Сегменты арочных окон.
6. Мансардные или круглые окна для фронтонов.

Более подробно об этом можно почитать здесь.

Откосы

Конструктивные и технологические особенности:

1. Предназначены для отделки внутреннего пространства торца оконного проёма после установки светопрозрачной конструкции.
2. Как правило, располагаются за пределами образования точки росы.
3. Подлежат отделке чистовыми строительными материалами или готовыми конструкциями.
4. Предназначены для придания интерьеру законченного вида, а также для дополнительного утепления оконного проёма, для усиления сопротивления теплопередаче ограждающих конструкций.
5. Являются косвенной частью элемента заполнения монтажного шва.
6. Участвуют в теплотехническом расчёте наружной стены при оформлении энергетического паспорта объекта.

Классификация:

1. По форме – прямые, наклонные, фигурные, произвольной конфигурации.
2. По типу утепления – утеплённые (эффективные изоляционные материалы, сэндвич-панели), неутеплённые.
3. По типу отделки – оштукатуренные с покраской, оснащённые пластиковыми накладками.
4. По ширине – узкие (до 100 мм), средней ширины (от 100 до 250 мм), широкие (от 250 мм и более).
5. По месту расположению – для простенка, перемычки, дуги арочного окна.

Сфера использования:

1. Многослойные стены жилых или общественных помещений.
2. Квартиры типовых домов.
3. Офисные или торговые эксплуатируемые пространства.
4. Деревянные, кирпичные, газобетонные и другие здания.

Более подробно об этом можно почитать здесь.

Подоконник

Конструктивные и технологические особенности:

1. Крепится в нижней части окна.
2. Обеспечивает сбор и отвод конденсата.
3. Имеет монтажный узел с основным профилем.
4. Участвует в заполнении нижнего монтажного шва оконного блока.
5. Часто используется жильцами для выращивания комнатных растений.
6. Может фиксироваться на монтажную пену, цементно-песчаный раствор или механическим способом.
7. Может интегрироваться в защитный экран для отопительного прибора. В таких случаях, на плоскости подоконной доски устраивается перфорация для свободной конвекции нагретого воздуха.

Классификация:

1. По материалу – пластиковые, деревянные, каменные, агломератные, керамические, бетонные, стеклянные, металлические.
2. По конструкции – цельнолитые, составные, изготовленные посредством механической обработки.
3. По ширине – узкие (до 100 мм), средней ширины (от 100 до 300 мм), широкие (от 300 мм и более).
4. По величине свеса – без свеса, с коротким светом (до 30 мм), со средним свесом (от 30 до 70 мм) с увеличенным свесом (от 70 мм и более).
5. По форме профиля – прямоугольные, с фаской, с радиусным загибом, с фигурной конфигурацией.

Сфера использования:

1. Отапливаемые помещения.
2. Балконы и лоджии.
3. Все эксплуатируемые пространства жилого или общественного назначения с наличием части наружной стены под окном.

Более подробно об этом можно почитать здесь.

Отлив

Конструктивные и технологические особенности:

1. Устанавливается с фасадной стороны оконного блока.
2. Предназначен для сбора и отведения от ограждающей конструкции атмосферной влаги.
3. Выполняется из оцинкованной стали с защитным и декоративным покрытием.
4. Чаще всего, крепится на саморезы или другие механические фиксаторы.
5. Пространство под окном, а также место сопряжения с профилем подлежит герметизации.

Классификация:

1. По материалу – из нержавейки, чёрной стали с порошковым покрытием или из оцинкованных металлов.
2. По толщине – от 0,5 до 1,2 мм.
3. По длине – по ширине оконного блока, с выступами в простенки до 100 мм.
4. По способу монтажа – под четверть – в кирпичные швы, без четверти (для деревянных, каркасных или панельных зданий – с креплением к профилю.
5. По длине свеса – от 30 до 150 мм.
6. По типу изготовления – вручную, в заводских условиях, на станках с ЧПУ.
7. По типу обработки торца – со свободным торцом, с загибом, с пластиковыми накладками.

Сфера использования:

1. Фасадные части оконных блоков в квартирах или частных жилых домах.
2. По длине ленточного остекления холодного контура.
3. Для мансардных оконных блоков.

Подробнее об отливах здесь.

Москитная сетка

Конструктивные и технологические особенности:

1. Предназначена для предотвращения проникновения насекомых в эксплуатируемое пространство комнаты
2. Устанавливается как на наружные или балконные двери, на остекление холодного или тёплого контура.
3. Монтируется исключительно в местах расположения подвижных створок.
4. Некоторые модификации защищают от мелких мошек, пыли, а также от ультрафиолетового излучения.

Классификация:

1. По конструкции – рамные или безрамные.
2. По материалу рамы – из алюминиевого, деревянного или ПВХ-профиля.
3. По типу крепления – на приставные кронштейны, рельсовые опоры, шарнирные подвесы, липучки, магниты.
4. По типу открывания – распашные, рулонные, плиссе, глухие, съёмные, раздвижные.
5. По наличию особых свойств – «антикошка», «антипыль», «антимошка», «ультравью», светоотражающая.

Сфера использования:

1. Частные жилые дома.
2. Летние кафе.
3. Квартиры в домах, расположенных за пределами города.
4. Беседки, летние кухни.
5. Террасы, веранды.
6. Балконы, лоджии.

Более подробно об этом можно почитать здесь.

Форточки и фрамуги

Конструктивные и технологические особенности:

1. Устанавливаются как вспомогательные подвижные створки
2. Предназначены для эффективного проветривания помещений.
3. Форточки оснащаются поворотной фурнитурой, фрамуги – откидной.
4. Чаше всего, размещаются в верхней части оконного блока.
5. Фрамуги почти всегда оборудуются механическим или электрическим дистанционным приводом.

Классификация:

1. По форме – прямоугольные или квадратные.
2. По материалу профиля – пластиковые, алюминиевые или деревянные.
3. По габаритам форточки – не менее 300 х 300 мм, фрамуги – не менее 500 х 300 мм.
4. По типу прижима – с язычком или с помощью запирающих цапф.
5. По наличию электропривода – с ручным или электромеханическим приводом.

Сфера использования:

1. Многоквартирные дома, где размещение форточки предписывается для соблюдения архитектурных требований.
2. Панорамные окна в высотных зданиях.
3. Квартиры или дома с высотой потолков долее 3,3 м в свету.
4. Школы, больницы и другие общественные помещения с особыми функциональными требованиями.
5. Торговые центры, залы ресторанов, двухсветные пространства, спортивные комплексы, общественные или частные крытые бассейны, зимние сады.

Зачем нужно знать что содержит изделие?

Информация о каждом конструктивном элементе современного окна даёт потребителю ряд преимуществ при покупке или заказе изделия:

1. Возможность точного подбора светопрозрачной конструкции, удовлетворяющей всем технологическим, конструктивным и функциональным требованиям.
2. Выбор оптимального профиля с нужным количеством камер.
3. Проведение детальных расчётов сопротивления теплопередаче с последующим подбором требуемого стеклопакета.
4. Покупка наиболее функциональной и удобной фурнитуры.
5. Возможность монтажа оконного блока со строгим соблюдением требований действующих ГОСТ.
6. Возможность составления подробного сметного расчёта с определением конечной стоимости оконной конструкции.
7. Обустройство откосов, подоконной доски и отливов в соответствии с архитектурными решениями фасада и планировочными особенностями отделки внутреннего пространства помещения.
8. Достижение максимального комфорта при использовании подвижных створок – возможность осуществления микропроветривания в зимнее время, освобождение светового проёма без риска проникновения вредных насекомых в летний сезон.

Обратите внимание. Перед тем, как оформить заказ на остекление квартиры или частного дома, рекомендуется детально проработать эскизный и рабочий проект со спецификациями.

После чего сформировать подробное техническое задание для поставщика, что позволит сразу получить конечную стоимость всего оконного блока в сборе.

Фото

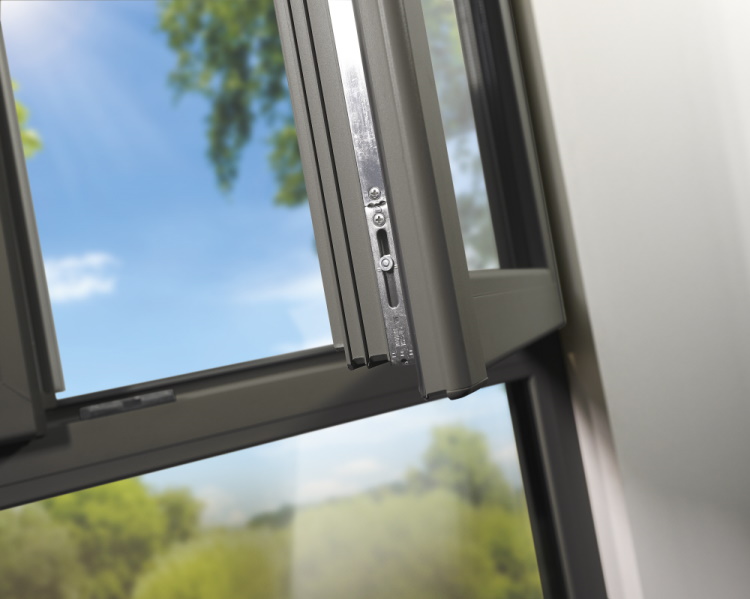

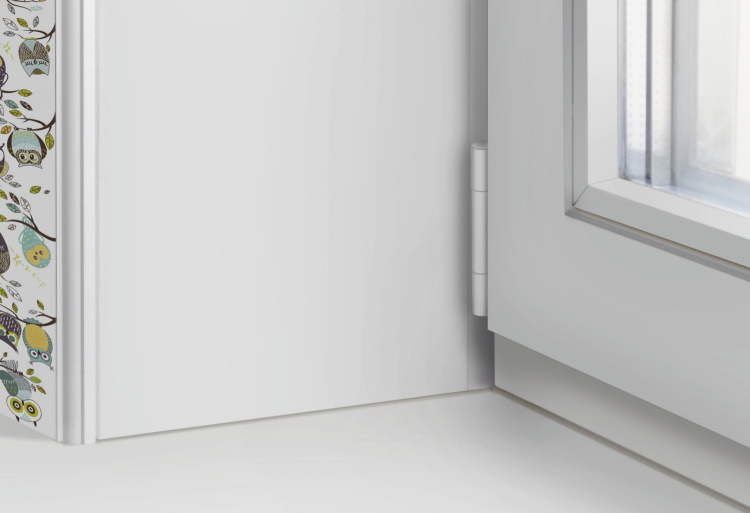

Фото разных оконных элементов:

Заключение

Окно состоит из рамы, стеклопакета, фурнитуры, отливов, москитных сеток и других важных конструктивных элементов. Каждая деталь светопрозрачной конструкции классифицируется по материалам, габаритам и различным функциональным признакам.

Чтобы не ошибиться в выборе оконного блока, для установки в жилом или общественном помещении, необходимо детально изучить все характеристики будущего изделия и приобрести наиболее подходящий вариант из представленного на рынке ассортимента.
